Umístěný VTE v obci Evaň je cca 1134m od nejbližšího obydleného pozemku

Souřadnice: 50°22'20.993"N 14°0'47.989"E

Záměr se týká výstavby větrné elektrárny o celkovám výkonu 4,26MW na parcelách p.č. 552, 554, 555, 556 a příjezdové komunikace p.č. 735 v k.ú. Evaň.

Rozsah záměru je výstavba tří větrných elektráren ENERGON E138 EP3 E3 (3x4,26MW) včetně navazující infrastruktury (komunikace, trafostanice, pokládka kabelové trasy) na území k.ú. Evaň.

Mapa a souřadnice

Zásadní pro tento projekt je novela zákona 100/2001 Sb. o posuzování vlivů na životní prostředí, ze které vyplývá, že není potřeba realizovat zjišťovací řízení a řízení EIA u menších větrných parků do tří kusů za předpokladu, že nebudou umístěny v chráněných lokalitách při dodržení vzdálenosti 3km od jiné větrné elektrárny (dále jen VTE). Platí i pro VTE v přípravě.

Základní technické parametry

Energon E-138 EP3 E3

Výkon - 4260 kW
Turbína - bez převodovky
Životnost - 25 let
"cut in" rychlost větru - 2,5 m/s
"cut out" rychlost větru - 28 m/s
Max. rychlost větru - 52,5 m/s
rozsah pracovních teplot - od -10 do 40 stupňů Celsia
Hlučnost 99 až 106 dB
průměr rotoru - 138,25m
Chlazení - vzduchem (air cooling system)
Výška bez vrtule - 164,53 m

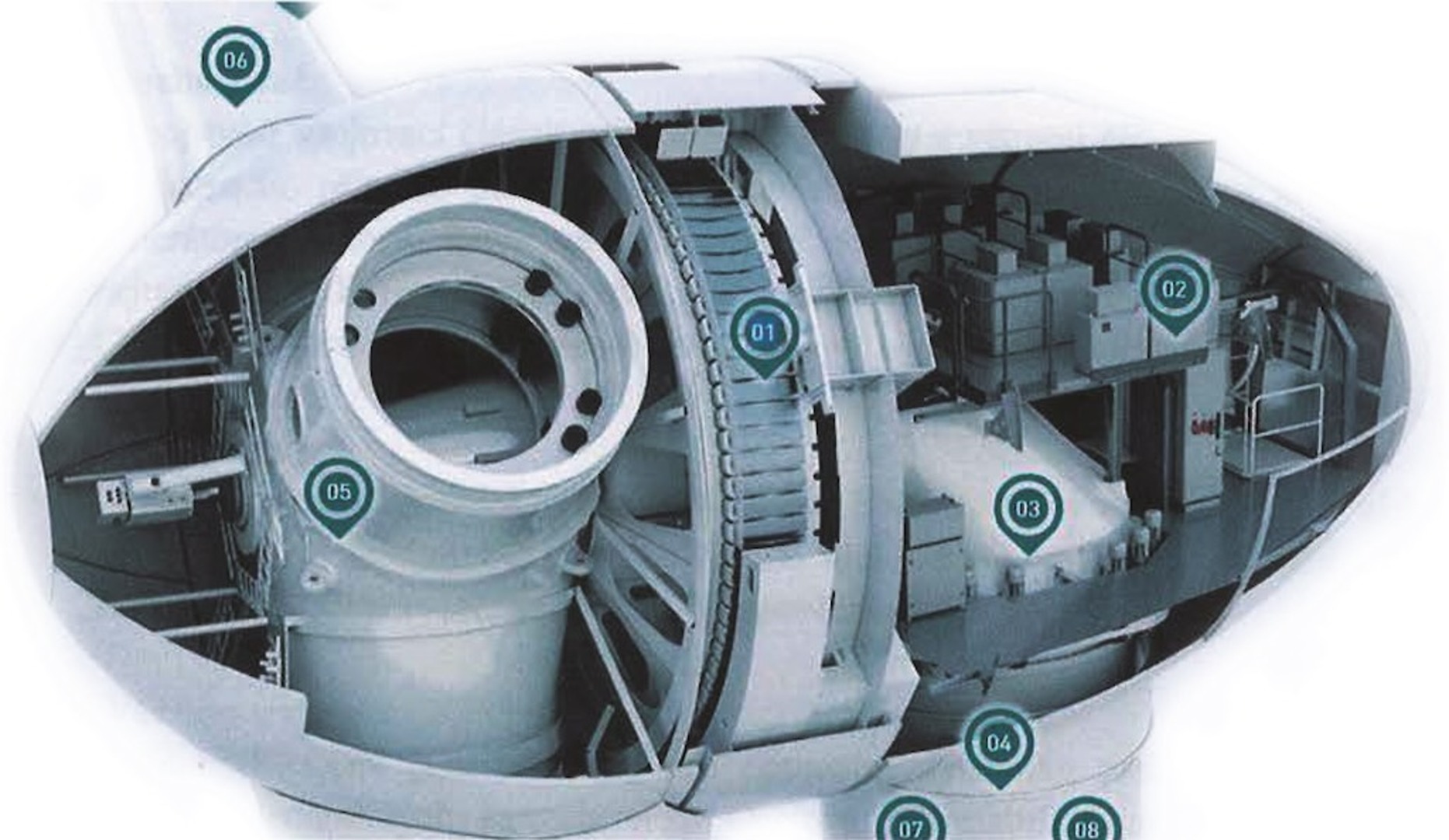

Základní součásti VTE

Komponenty

Prstencový generátor - klíčová součást kontrukce VTE Energon - synchronní
Strojovna - obsahuje všechny komponenty s pevnou polohou včetně výkonové elektroniky
Pohon otáčení - slouží k natáčení gondoly proti větru
E-modul - obsahuje střídače DC-AC
Rozbočovač
List rotoru - materiál sklolaminát
Vež - materiál ocel / beton
Základová deska - prstencový tvar, materiál železobeton

Větrná elektrárna je ukotvena v železobetonovém základu prstencového tvaru, který je zapuštěn do terénu a zahrnutý zaminou pro splynutí s okolním terénem. Vež / Stožár elektrárny bude připevněn přes přírubu na patku k betonovému základu.

Pro montáž samotné VTE je potřeba zpevněné manipulační plochy, kde budou stát jeřáby. Plocha musí mít rozměr cca 77 x 40 metrů, ke které se ještě připočítává plocha příjezdové komunikace o minimální šířce 4 metry. Nosnost povrchu manipulační plochy a příjezdové komunikace musí být 15 tun na jednu nápravu (18,5 t / m2).

VTE je vybavena systémem ochrany proti zásahu bleskem.

Stavba bude opatřena šedým nátěrem RAL 7035 (dle MŽP, čl. 8, odst. 8.3 MŽP 2005 přepisem L 14 ÚCL). VTE bude opatřena světelným značením dle požadavku ÚCL.

Obsloužnou komunikací bude stávající polní cesta p.č.735 upravená kamenitým povrchem o šířce 5 metrů a délky 550 metrů.

První VTE (VTE1) bude postavena v prostoru 30x80m ve vzdálenosti 150m od krajnice silnice č.237 a bude přiléhat ke komunikaci stávající polní cesty. Druhá VTE (VTE2) bude postavena podobně s roztečí 450m od VTE1. Polní cesta bude sloužit k přístupu k oběma VTE a k manipulačnímu přistupu stavební techniky.

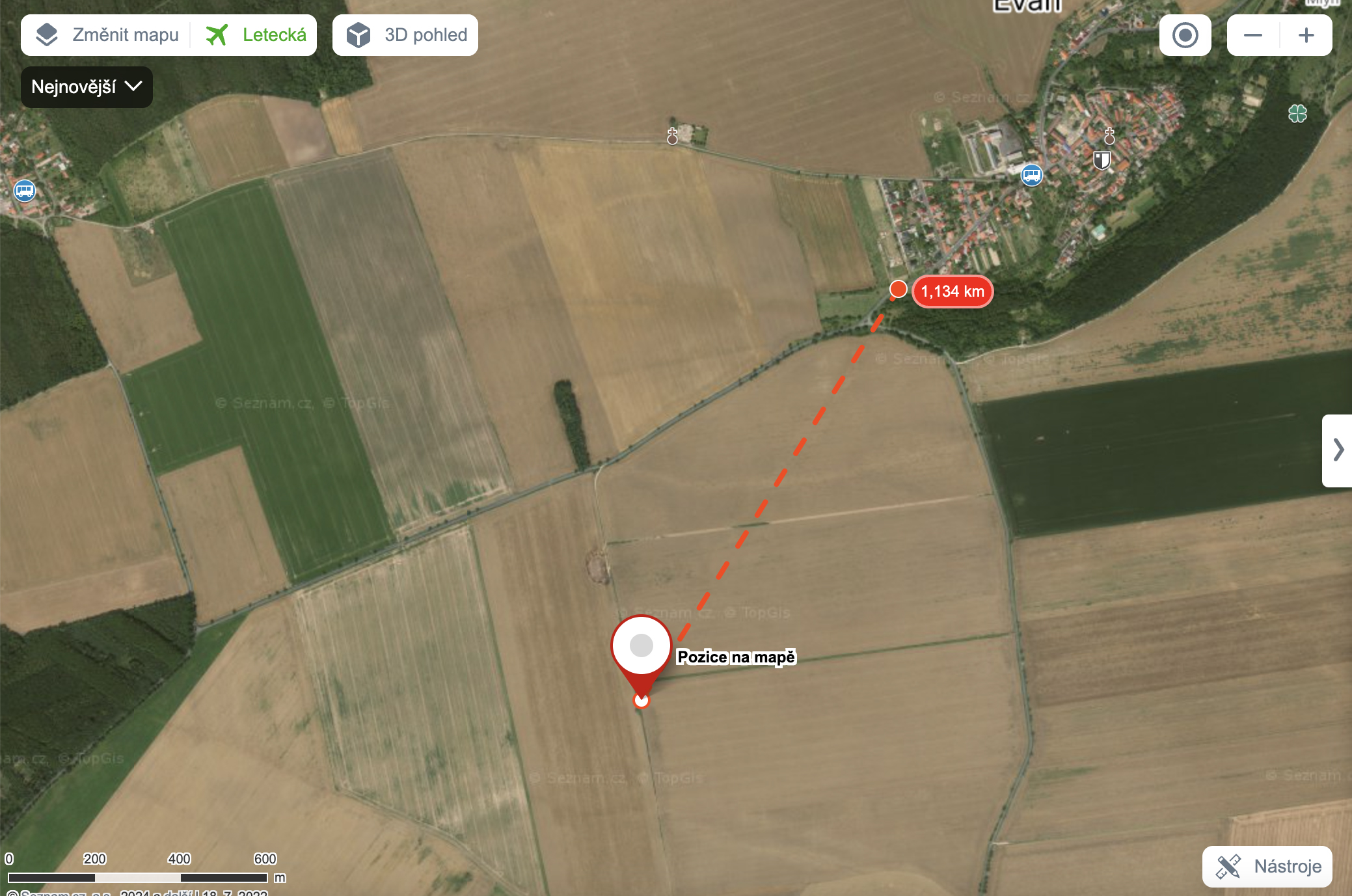

Mapa a souřadnice umístění VTE

Umístěný VTE v obci Evaň je cca 1134m od nejbližšího obydleného pozemku

Souřadnice: 50°22'20.993"N 14°0'47.989"E

Energon E-138 EP3 E3

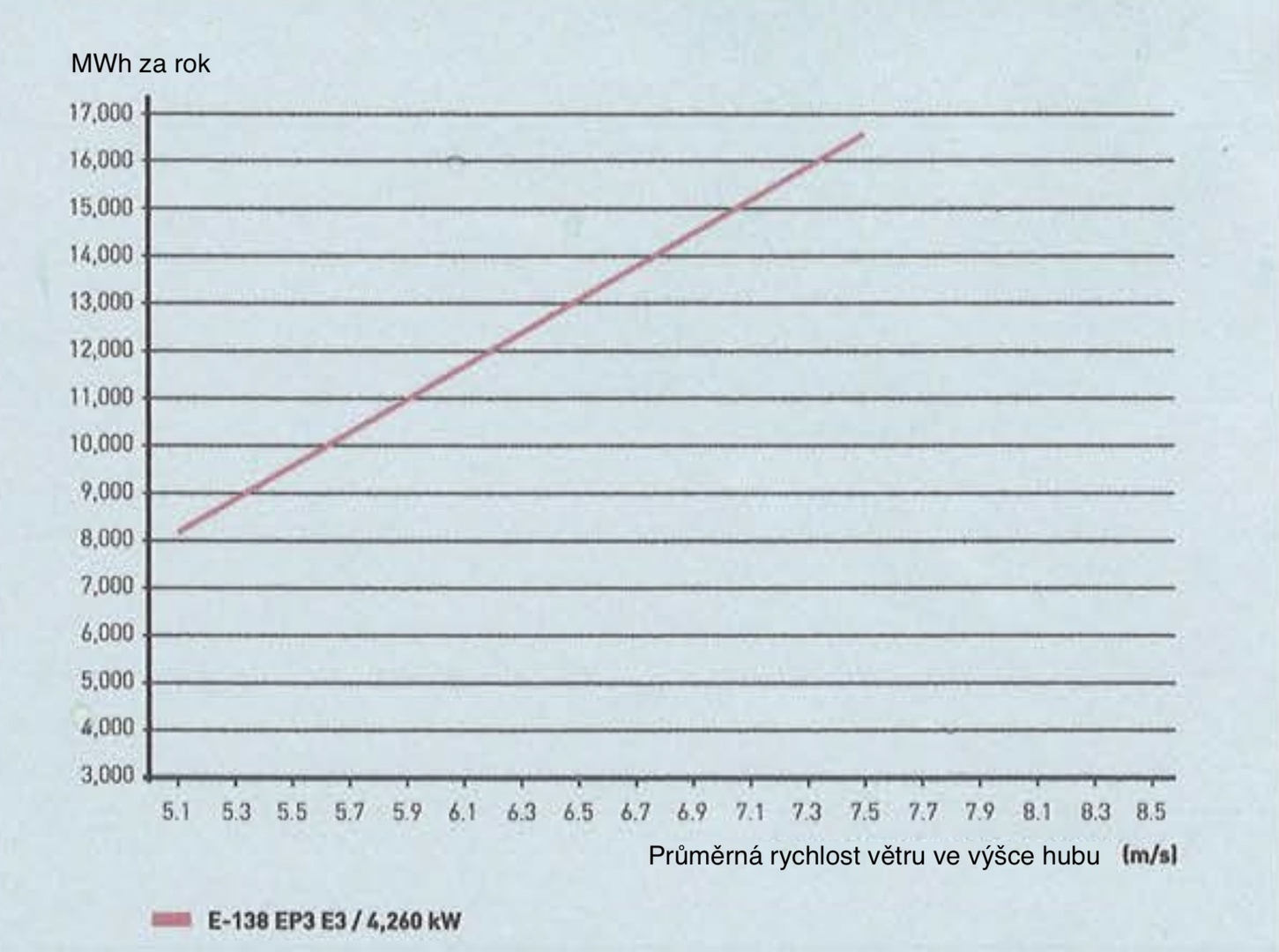

Efektivita větrných elektráren ENERGON E-138 EP3 E3 v dané lokalitě je předbězně odhadnuta na cca 30 %.

Komponenty

staveniště VTE

Elektropřípojka VTE
